소개
파형강관(CSP)은 아연도금의 강판을 파형으로 성형하여 강성을 높인 다음 나선형으로 조관하여 그 구조적 안전성과 내구성이 탁월하여 부식에 강하고 수명이 길어 경제적이면서 시공성이 간편한 이상적인 배수 구조물입니다.
파형강관은 1896년 미국의 스탠리심프슨이라는 토목기사에 의해 개발되어 미국, 유럽, 중국, 호주 등에서 널리 사용되며 우리나라에서도 산업단지, 택지개발, 골프장, 아파트, 지하통로, 도로공사 현장과 소규모 우수저류조등에 광범위하게 사용되고 있습니다.
특징
  • 높은강도
  • 파형강관 강판에 골을 형성하여 내하력을 부여한 연성관으로서 하중 및 반력이 관둘레에 균등하게 분포되어 내하력이 크다. 따라서 같은 관경은 흉관의 약 1/20 ~ 1/40의 두께로 시공이 가능하며, 중량도 약 1/5 ~ 1/10로 줄어든다
  • 용이한 운반
  • 파형강관은 경량이므로 좁은 장소에서 운반기계 없이 인력으로도 운반과 보관이 가능하다.
  • 간편한 시공
  • 파형강관은 경량이고 유연성이 있기 때문에 강성관에 비하여 기초 공사가 간단하다. 비숙련자도 조립이 가능하며 공사는 약간의 수작업에 의해 단기간에 완료된다.
  • 긴 내구수명
  • 파형강관은 양질의 아연도금을 하기 때문에 긴 내구수명을 기대할 수 있다. 특히 간척지를 제외한 토양부식에 의한 내구수명(1.62mm 두께기준)은 50~100년으로 추정되며, 강관내부의 수용액부식에 의한 내구수명(1.62mm 두께기준)은 부식이 매우 심한 연수(Soft Water) 조건에서 57~58년으로 예측된다. 또한 부식이 심한 곳에서 사용할 경우 내·외면에 PE코팅 파형강관을 사용하면 내식성을 높일 수 있다.
  • 우수한 경제성
  • 1본당 단위길이가 4M~10M로 길고 커플링 밴드방식으로 쉽게 접합하므로 공사기간을 획기적으로 줄일 수 있다. 경량으로 취급이 쉽기 때문에 수송량이 적어지고, 기초공사, 설치, 소운반이 간단하므로 관공사비는 Φ800의 경우 흉관대비 72% 정도가 소요된다. 또한, 교통이 불편한 장소와 연약지반에 설치할 경우 공사비가 절감되어 다른 배수관 보다 경제적이다.요도
용도
파형강관은 각종 토목공사의 배수관으로 주로 사용되며, 도로나 철도를 횡단하는 통로용/배수용 암거로도 사용된다.
운반이 곤란한 산간지역 등의 공사에 효과적이다.
  • 용배수용
  • 주택단지, 공단 등 토지 개발 시 배수관, 도로 철도 종/횡배수관, 공장배수로, 골프장 공사용, 가설수로, 관개용수관
  • 구조물
  • 지하공동구
  • 통로용
  • 도로, 철도 지하횡단 통로, 소형터널
  • 기타
  • 집수용 말뚝, 토류벽, 성토하중, 경감용, 콘크리트 거푸집, 소형관정 보호함, 방화용, 터널배수용 등
재질
파형강관은 KS D 3506, KS D3770에 의하여 아연도금된 강판을 사용하여 KS D 3590에 의하여 생산된다.
구분 기호 화학성분 기계적성질
P(%) S(%) 항복점 인장강도 연산율(%)
파형강관 SGHC - - 205[N/㎟]이상 270[N/㎟]이상 -
용융아연도금을 한 강판의 아연부착량은 다음과 같다.
구분 아연부착량의 종류 최소부착량(양면 기준)
파형강관 Z60, Z90, AZ200, M27, HDA2 600, 900, 200, 275, 120
종류
KS에서 제시하는 과형강관의 종류와 기호는 다음의 표와 같다.
구분 기호 호칭지름
(mm)		 강판두께
(mm)		 이용형식 개요
단파모양 파형
원형 0S형 SCP 0RS 150~800 1.6 나선형강관을 슬리브 방식으로 연결 원형은 표준형으로서 역학적 해석이 비교적 명확하고 안정된 형상이며, 조립시공도 다른 형상보다 쉬움
1S형 SCP 1RS 300~1,800 1.6, 2,0
2.7, 3.2		 나선형강관을 커플링밴드 방식으로 연결
3S형 SCP 3RS 900~2,400
원형 0RS형
1. 단면치수
기호 호칭지름
D(mm)		 0S 형 길이
L(mm)
0RS-A 형 0RS-B 형
(일반형) (유공형) (일반형) (유공형)
SCP 0RS 150 O O O O 4,000부터 10,000까지의 지정된 길이
200 O O O O
250 O O O O
300 - O - O
350 - O - O
400 - O - O
450 - O - O
500 - O - O
600 - O - O

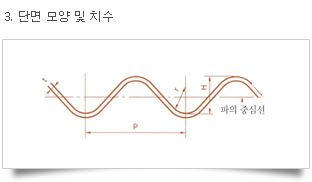

기호 치수
파의 피치 P (mm) 파의 깊이 H (mm)
SCP 0RS-B 38.0 6.5
원형 1RS형
1. 단면치수
기호 호칭지름
D(mm)		 판두께(mm) 길이
L(mm)
1.6 2.0 2.7 3.2
SCP 1RS 300 O O - - 4,000부터 6,000까지의 지정된 길이
400 O O - -
450 O O - -
600 O O O -
800 O O O -
1000 O O O O
1200 O O O O
1350 O O O O
1500 O O O O
1650 O O O O
1800 O O O O
기호 치수
파의 피치 P (mm) 파의 깊이 H (mm) 파의 굽힘 반지름 r (mm)
SCP 1RS 68.0 13.0 17.5
원형 3RS형
1. 단면치수
기호 호칭지름
D (mm)		 판두께(mm) 길이
L (mm)
1.6 2.0 2.7 3.2
SCP 3RS 900 O O O O 4,000부터 6,000까지의 지정된 길이
1000 O O O O
1200 O O O O
1350 O O O O
1500 O O O O
1650 O O O O
1800 O O O O
2000 O O O O
2200 O O O O
2400 O O O O
기호 치수
파의 피치 P (mm) 파의 깊이 H (mm) 파의 굽힘 반지름 r (mm)
SCP 3RS 76.2 25.4 17.5
원형 1S 형 커플링밴드
1. 단면 모양
2. 단면치수
기호 밴드의 판 두께, 나비 강관의 호칭 지름 D
300~500 600~800 900~1500 1650 1800 이상
D-1 판두께 t (mm) 1.6 -
나비 w (mm) 270 -
D-2 판두께 t (mm) - 1.6
나비 w (mm) - 410
S-1 판두께 t (mm) 1.6 -
나비 w (mm) 270 270 또는 410 -
S-2 판두께 t (mm) 1.6 1.6
나비 w (mm) 270 270 또는 410 410
S-3 판두께 t (mm) - 1.6
나비 w (mm) - 410
S-4 판두께 t (mm) 1.6 -
나비 w (mm) 270 270 또는 410 -
S-5 판두께 t (mm) 1.6 1.6
나비 w (mm) 270 270 또는 410 410
S-6 판두께 t (mm) - 1.6
나비 w (mm) - 410
원형 3S형 커플링밴드
1. 단면 모양
2. 단면치수
기호 호칭 지름 D S-5 S-6 S-7 S-8
판두께
t (mm)		 나비
w (mm)		 판두께
t (mm)		 나비
w (mm)		 판두께
t (mm)		 나비
w (mm)		 판두께
t (mm)		 나비
w (mm)
원형 3S형 900 1.6 410 1.6 410 1.6 410 - -
1000
1200
1350
1500
1650

1800

 - - 1.6 410
2000
2200
2400
